Equipos y Productos: TurboTubulares: UltraTubo.

Características Generales

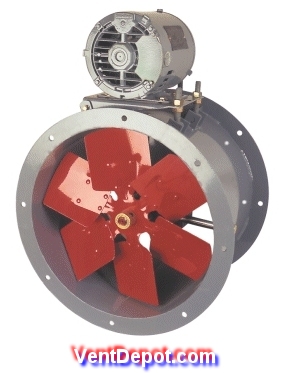

Esta serie de TurboTubulares UltraTubo VentDepot, están accionados por transmisión de polea y banda con motor enterior.
Su diseño permite transportar gases de hasta 100°C.
Cuenta con chumaceras de rodamiento a bolas, autoalineable.
Potector de polea y bandas.
Versatilidad de instalación, cualquier posición.
Diseñado con nomas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).

Aplicaciones

Extrae o transporta: Calor, vapor, humo, olores y solventes.
Para uso en: Taquerias, restaurantes, cabinas de pintura, laboratorios, tanques de procesos industriales, cocinas, campanas en general, etc.

Garantía

1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Características Técnicas Específicas

Clave
Caudal a descarga libre Aspas
RPM
Amperaje
Potencia
Nivel Sonoro
Peso y Dimensiones con Empaque de Madera

CFM
m3/hr
pulg

127V 220/440V
HP
dB kg cm

TUB-001
800
1350 10
1625
1.4
---
1/10
50
9
35x48x28

TUB-002

1530
2600 12
1625
1.7
---
1/8
55
13
41x55x29

TUB-003

2530
4300 15
1650
11.0
---
1/2
64
28
51x68x35

TUB-004

5120
8700 19
1650
13.1
---
3/4
68
35
61x42x36

TUB-005

2530
4300 15
1650
---
2.3/1.2
1/2
64
28
51x68x35

TUB-006

5120
8700 19
1650
---
3.3/1.6
3/4
68
35
61x42x36

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
Montaje

Clave
A
B
C
D
E

Fijar TurboDucto por medio de tornillos y tuercas.
VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales.
Suministro y servicio a toda la República Mexicana.

TUB-001

300
260
238
430
280

TUB-002

365
319
240
500
315

TUB-(003 y 005)

465
400
300
630
430

TUB-(004 y 006)

565
500
310
370
480

Presión Estática
Accesorios

mmcda
Clave
EDD 1200 pies/min
EDD 900 pies/min
EDD 500 pies/min
EEE 500 pies/min

Clave
2
4
6
8
12
16
18
TUB-001

DIR10"
31110"
312 14x6"
31312"
31410"
31516"
31614"
13118"

TUB-001
1050*
700
---
---
---
---
---
TUB-002

31714"
31812"
---
31916"
32014"
32120"
32218"
13224"

TUB-002

2400
2200
1800
1000
---
---
---
TUB-(003 y 005)

32318"
32416"
---
32520"
32618"
32724"
32822"
13330"

TUB-003

4100
3900
3500
3050
2700
---
---
TUB-(004 y 006)

32924"
33022"
---
33130"
33226"
33340"
33436"
13442"

TUB-004

8600
8450
8100
7550
7000
5900
4500

EDD-DuctoConector de salida o entrada de UltraTubo TurboDuctos.
EEE-Gabinete]Conector, de entrada de UltraTubo a TurboGabinete porta TurboFiltros. DIR-El acoplamiento es directo a nuestra línea de TurboDuctos.
Ver páginas de TurboDuctos, TurboFiltros y TurboCampanas.

TUB-005

4100
3900
3500
3050
2700
---
---

TUB-006

8600
8450
8100
7550
7000
5900
4500

*Cuadales en m3/hr.
Caudal medio referido a los TurboDuctos.

| Inicio | Registrate | Productos | Servicios | Materiales | Especiales | Precios | AutoCad | Orden de Compra | Obras | Ofertas | Seminarios | La Empresa | Chat ICQo Messenger | Correo | Información Técnica | Sitios de Interés | Otros | Lo Nuevo | Intranet | Imprimir |

Copyright © 1996-2001, Todo en Ventilación S.A. de C.V. tiene todos los derechos reservados.

VentDepot México: (52) (55) 5822-1516. TelFax: (52) (55) 5825-0752. mexico@ventdepot.com

VentDepot Perú: (051) 445-5693. TelFax: (051) 436-7042. peru@ventdepot.com

VentDepot USA: 4336 Gessener, Houston, Texas, USA. 77041, P.O. Box. usa@ventdepot.com

Características Generales
Esta serie de TurboTubulares UltraTubo VentDepot, están accionados por transmisión de polea y banda con motor enterior. Su diseño permite transportar gases de hasta 100°C. Cuenta con chumaceras de rodamiento a bolas, autoalineable. Potector de polea y bandas. Versatilidad de instalación, cualquier posición. Diseñado con nomas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).
Aplicaciones
Extrae o transporta: Calor, vapor, humo, olores y solventes. Para uso en: Taquerias, restaurantes, cabinas de pintura, laboratorios, tanques de procesos industriales, cocinas, campanas en general, etc.
Garantía
1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.
Características Técnicas Específicas

Clave	Caudal a descarga libre		Aspas	RPM	Amperaje		Potencia	Nivel Sonoro	Peso y Dimensiones con Empaque de Madera
Clave	CFM	m3/hr	pulg	RPM	127V	220/440V	HP	dB	kg	cm
TUB-001	800	1350	10	1625	1.4	---	1/10	50	9	35x48x28
TUB-002	1530	2600	12	1625	1.7	---	1/8	55	13	41x55x29
TUB-003	2530	4300	15	1650	11.0	---	1/2	64	28	51x68x35
TUB-004	5120	8700	19	1650	13.1	---	3/4	68	35	61x42x36
TUB-005	2530	4300	15	1650	---	2.3/1.2	1/2	64	28	51x68x35
TUB-006	5120	8700	19	1650	---	3.3/1.6	3/4	68	35	61x42x36

Dimensiones (mm)							Montaje
	Clave	A	B	C	D	E	Fijar TurboDucto por medio de tornillos y tuercas. VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales. Suministro y servicio a toda la República Mexicana.
	TUB-001	300	260	238	430	280
	TUB-002	365	319	240	500	315
	TUB-(003 y 005)	465	400	300	630	430
	TUB-(004 y 006)	565	500	310	370	480

Presión Estática								Accesorios
	mmcda							Clave	EDD 1200 pies/min			EDD 900 pies/min		EDD 500 pies/min		EEE 500 pies/min
Clave	2	4	6	8	12	16	18	TUB-001	DIR10"	31110"	312 14x6"	31312"	31410"	31516"	31614"	13118"
TUB-001	1050*	700	---	---	---	---	---	TUB-002	31714"	31812"	---	31916"	32014"	32120"	32218"	13224"
TUB-002	2400	2200	1800	1000	---	---	---	TUB-(003 y 005)	32318"	32416"	---	32520"	32618"	32724"	32822"	13330"
TUB-003	4100	3900	3500	3050	2700	---	---	TUB-(004 y 006)	32924"	33022"	---	33130"	33226"	33340"	33436"	13442"
TUB-004	8600	8450	8100	7550	7000	5900	4500	EDD-DuctoConector de salida o entrada de UltraTubo TurboDuctos. EEE-Gabinete]Conector, de entrada de UltraTubo a TurboGabinete porta TurboFiltros. DIR-El acoplamiento es directo a nuestra línea de TurboDuctos. Ver páginas de TurboDuctos, TurboFiltros y TurboCampanas.
TUB-005	4100	3900	3500	3050	2700	---	---
TUB-006	8600	8450	8100	7550	7000	5900	4500
*Cuadales en m3/hr. Caudal medio referido a los TurboDuctos.
