Equipos y Productos: TurboTubulares: TuboPro.

Características Generales

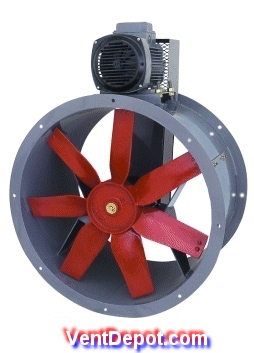

Esta línea de TurboTubulares TuboPro VentDepot, se acciona por transmisión de polea y banda, cuenta con motor exterior.
Estructurado en 3 diámetros de hélices con 7 álabes. Especialmente diseñado para transportar gases de más de 150°C.
Cuenta con chumaceras de rodamiento a bolas, autoalineable. Protector de polea y bandas.
Cuenta con puerta de inspección y hélice en aluminio fundido.
Diseñado con normas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).

Aplicaciones

Extrae o transporta: Calor, vapor, humo, olores, solventes, partículas de polvo y pelusa.
Para uso en: Campanas industriales, cabinas de pintura, atmósferas agresivas, tanques de electrólisis, torres de enfriamiento, etc.

Garantía

1 (un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Características Técnicas Específicas

Clave
Caudal a descarga libre Aspas
RPM
Amperaje
Potencia
Nivel Sonoro

Peso y Dimensiones con Empaque de Madera.

CFM
m3/hr
pulg

220 / 440V HP dB
kg

cm

ETU-001
7059

12000
25
1300
4
2
1
68

65 73x98x47

ETU-002
9706

16500
25
1300
7
3.5
2
72

68 73x98x47

ETU-003
11647

19800
31
1400
7
3.5
2
75

70 92x119x47

ETU-004
17941

30500
31
1400
14.4
7.2
5
78.6

73 92x119x47

ETU-005
21765

37000
39
1400
13.6
6.8
5
81

74 115x141x65

ETU-006
29176

49600
39
1400
20
10
7 1/2
85.3

76 115x141x65

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
Montaje

mmcda

Fijar TurboDucto por medio de tornillos y tuercas.
VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales.
Suministro y servicio a toda la República Mexicana.

Clave
A
B
C
D
E
F
G

ETU(001 y 002)
635
714
420
11
670
935
45°

ETU(003 y 004)
805
875
420
13
840
1140
45°

ETU(005 y 006)
1005
1106
600
13
1041
1361
45°

Presión Estática
Accesorios

mmcda
Clave
EDD 1200 pies/min
EDD 900 pies/min
EDD 500 pies/min
EEE 500 pies/min

Clave
4
8
12
16
20
25
30
40
ETU-001
33524"
33622"
33730"
33826"
33940"
34036"
135x42"

ETU-001
11250*
9000
7700
6250
---
---
---
---
ETU-002
34130"
34226"
34340"
34436"
---
---
13654"

ETU-002
17100
14900
12700
11250
7700
---
---
---
ETU-003
34540"
34636"
---
---
---
---
13760"

ETU-003
23000
20000
18000
16000
13500
10000
---
---
ETU-004
34740"
34836"
---
---
---
---
13860"

ETU-004
34500
28750
27000
26000
23500
18000
13000
---
ETU-005
34940"
35036"
---
---
---
---
---

ETU-005
40500
37500
35500
32000
29250
26000
22000
7750
ETU-006
35140"
35236"
---
---
---
---
---

ETU-006
52000
50000
48000
45000
42000
39000
34000
20000

EDD-DuctoConector de salida o entrada de TuboPro a TurboDuctos. EEE-GabineteConector, de entrada de TuboPro a TurboGabinetes porta TurboFiltros.
Ver página de TurboDuctos, TurboCampanas y TurboFiltros.

Caudal medio referido a los TurboDuctos.

| Inicio | Registrate | Productos | Servicios | Materiales | Especiales | Precios | AutoCad | Orden de Compra | Obras | Ofertas | Seminarios | La Empresa | Chat ICQo Messenger | Correo | Información Técnica | Sitios de Interés | Otros | Lo Nuevo | Intranet | Imprimir |

Copyright © 1996-2001, Todo en Ventilación S.A. de C.V. tiene todos los derechos reservados.

VentDepot México: (52) (55) 5822-1516. TelFax: (52) (55) 5825-0752. mexico@ventdepot.com

VentDepot Perú: (051) 445-5693. TelFax: (051) 436-7042. peru@ventdepot.com

VentDepot USA: 4336 Gessener, Houston, Texas, USA. 77041, P.O. Box. usa@ventdepot.com

Características Generales
Esta línea de TurboTubulares TuboPro VentDepot, se acciona por transmisión de polea y banda, cuenta con motor exterior. Estructurado en 3 diámetros de hélices con 7 álabes. Especialmente diseñado para transportar gases de más de 150°C. Cuenta con chumaceras de rodamiento a bolas, autoalineable. Protector de polea y bandas. Cuenta con puerta de inspección y hélice en aluminio fundido. Diseñado con normas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).
Aplicaciones
Extrae o transporta: Calor, vapor, humo, olores, solventes, partículas de polvo y pelusa. Para uso en: Campanas industriales, cabinas de pintura, atmósferas agresivas, tanques de electrólisis, torres de enfriamiento, etc.
Garantía
1 (un) año de Garantía certificado por escrito, sujeto a las claúsulas.
Características Técnicas Específicas

Clave	Caudal a descarga libre		Aspas	RPM	Amperaje		Potencia	Nivel Sonoro	Peso y Dimensiones con Empaque de Madera.
Clave	CFM	m3/hr	pulg	RPM	220 / 440V		HP	dB	kg	cm
ETU-001	7059	12000	25	1300	4	2	1	68	65	73x98x47
ETU-002	9706	16500	25	1300	7	3.5	2	72	68	73x98x47
ETU-003	11647	19800	31	1400	7	3.5	2	75	70	92x119x47
ETU-004	17941	30500	31	1400	14.4	7.2	5	78.6	73	92x119x47
ETU-005	21765	37000	39	1400	13.6	6.8	5	81	74	115x141x65
ETU-006	29176	49600	39	1400	20	10	7 1/2	85.3	76	115x141x65

Dimensiones (mm)									Montaje
	mmcda								Fijar TurboDucto por medio de tornillos y tuercas. VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales. Suministro y servicio a toda la República Mexicana.
	Clave	A	B	C	D	E	F	G
	ETU(001 y 002)	635	714	420	11	670	935	45°
	ETU(003 y 004)	805	875	420	13	840	1140	45°
	ETU(005 y 006)	1005	1106	600	13	1041	1361	45°

Presión Estática									Accesorios
	mmcda								Clave	EDD 1200 pies/min		EDD 900 pies/min		EDD 500 pies/min		EEE 500 pies/min
Clave	4	8	12	16	20	25	30	40	ETU-001	33524"	33622"	33730"	33826"	33940"	34036"	135x42"
ETU-001	11250*	9000	7700	6250	---	---	---	---	ETU-002	34130"	34226"	34340"	34436"	---	---	13654"
ETU-002	17100	14900	12700	11250	7700	---	---	---	ETU-003	34540"	34636"	---	---	---	---	13760"
ETU-003	23000	20000	18000	16000	13500	10000	---	---	ETU-004	34740"	34836"	---	---	---	---	13860"
ETU-004	34500	28750	27000	26000	23500	18000	13000	---	ETU-005	34940"	35036"	---	---	---	---	---
ETU-005	40500	37500	35500	32000	29250	26000	22000	7750	ETU-006	35140"	35236"	---	---	---	---	---
ETU-006	52000	50000	48000	45000	42000	39000	34000	20000	EDD-DuctoConector de salida o entrada de TuboPro a TurboDuctos. EEE-GabineteConector, de entrada de TuboPro a TurboGabinetes porta TurboFiltros. Ver página de TurboDuctos, TurboCampanas y TurboFiltros.
Caudal medio referido a los TurboDuctos.
