Extractor Hongo MushPro VentDepot, Extractor / Inyector Tipo Hongo.


\| Inicio \| Registrate \| Productos \| Servicios \| Materiales \|Especiales \| Precios \| AutoCad \| Orden de Compra \| Obras \| Ofertas \| Seminarios \| La Empresa \| Chat ICQo Messenger \| Correo \| Información Técnica \| Sitios de Interés \| Otros \| Lo Nuevo \| Intranet \| Imprimir \|

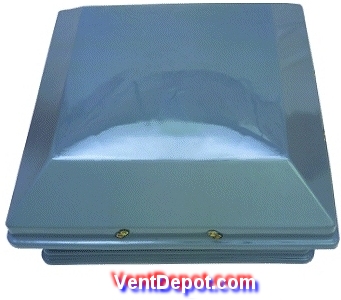

Equipos y Productos: TurboHongos: MushPro.

Características Generales

Esta línea de TurboHongos MushPro VentDepot, puede ser utilizado como extractor o inyector, ha sido diseñado para mover grandes volúmenes de aire con nivel sonoro considerable.
Los materiales empleados, le garantizan una excelente protección contra corrosión y ambientes de externos.
Motor cerrado, alineación y balanceo preciso.
Motor acoplado con polea y banda.

Diseñado con normas internacionales y aprobado por la I.V.S (Industrial Ventilation Society).

Aplicaciones

Extrae: Calor, vapor humo, olores, solventes,partículas de polvo y pelusa.
Para uso en: Naves industriales donde se requiere de extracción forzada, centros comerciales, tiendas de autoservicio, bodegas, almacenes, instalaciones deportivas, industria química, etc.

Garantía

1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Características Técnicas Específicas

Clave Aspas
Caudal de Extracción libre
Caudal de Inyección libre
RPM
Amperaje
Potencia
Nivel Sonoro

eso y Dimensiones con Empaque de Madera

mm pulg
CFM
m3/hr
CFM
m3/hr
120V
220/440V HP
dB
kg cm

MPR-001
406

16

4439

7547
---
---
670
2.9
---
1/4
67

37
106x106x47

MPR-002
406

16

5804

9868

---
---
720
5.7
---
1/2
71

39 106x106x47

MPR-003
508

20

8703

14796

---
---
720
5.7
---
1/2 72
45 125x125x60

MPR-004
508

20

11770

20010

---
---
800
16.6
---
3/4
76

52 125x125x60

MPR-005
635

25

12407

21093

---
---
550
16.6
---
3/4
74

57 150x150x70

MPR-006
635

25

16497

28015

---
---
550
16.6
---
1
77

58 150x150x70

MPR-007
406

16

4439

7547
3529
6000
670
---
2.0/---
1/4
67

37 106x106x47

MPR-008
406

16

5804

9868

5647
9600
720
---
2.0/1.0
1/2
71

39 106x106x47

MPR-009
508

20

8703

14796

6824
11600
720
---
2.0/1.0
1/2 72
45 125x125x60

MPR-010
508

20

11770

20010

9882
16800
800
---
3.2/1.6
3/4
76

52 125x125x60

MPR-011
635

25

12407

21093

10588
18000
550
---
3.2/1.6
3/4
74

57 150x150x70

MPR-012
635

25

16497

28015

13882
23600
550
---
4.0/2.0
1
77

58 150x150x70

MPR-013
635

25

19052

32390

15765
26800
600
---
5.8/2.9
1 1/2
76

58 150x150x70

MPR-014
812

32

20990

35684

16941
28800
575
---
5.8/2.9
1 1/2
76

70 178x178x78

MPR-015
812

32

22188

37720

18588
31600
575
---
7.0 /3.5
2
79

71 178x178x78

MPR-016
812

32

25606

43531

22823
38800
700
---
10.6/5.3
3
82

81 178x178x78

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)

Clave
A
B
C
D
E
F

MPR-(001, 002, 007 y 008)
1010
425
930
100
20
165

MPR-(003, 004, 009 y 010)
1200
552
1120
136
20
175

MPR-(005, 006, 011, 012 y 013)
1450
652
1370
172
20
250

MPR-(014, 015 y 016)
1730
735
1650
210
20
260

Presión Estática
Montaje

mmcda

Flujo de aire de motor a Hongo.

Versatilidad en el montaje, puede ser instalado, horizontal o inclinado.

Perforar un agujero en el techo con las siguientes dimensiones (mm) y fijar.

Clave
3
6
9

MPR-001
5900*
4700
3400

MPR-002
9600
8100
6500

MPR-003
12000
10000
8300

MPR-004
17600
15100
12800

MPR-005
17500
14100
9500

MPR-006
23900
19900
16600

MPR-007
55900
4700
3400

Clave
G

MPR-008
9600
8100
6500
MPR-(001, 002, 007 y 008)
750

MPR-009
12000
10000
8300
MPR-(003, 004, 009 y 010)
900

MPR-010
17600
15100
12800
MPR-(005, 006, 011, 012 y 013)
1100

MPR-011
17500
14100
9500
MPR-(014, 015 y 016)
1350

MPR-012
23900
19900
16600

VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales.

Suministro y servicio a toda la República Mexicana.

MPR-013
27600
23700
20400

MPR-014
29000
25500
21600

MPR-015
32900
28500
24300

MPR-016
41500
36900
32700

*Caudales en m3/hr.

Accesorios

Clave

TurboGabinete 10" Grosor

RedoGuarda

UltraBarra

Para mayor información ver hojas técnicas de cada TurboAccesorio y TurboFiltros.

MPR-(001,002, 007 y 008)
EGF-032
EGR-015

ESG-015

MPR-(003, 004, 009 y 010)
EGF-036
EGR-019

ESG-018

MPR-(005, 006, 011, 012 y 013)
EGF-040
EGR-023

ESG-022

MPR-(014, 015 y 016)
EGF-042
EGR-025

ESG-024

Material Eléctrico

Clave

Arrancador 127V

Elemento Térmico 127V

Arrancador 220V

Elemento Térmico 220V

Arrancador 440V

Elemento Térmico 440V

MPR-001 MEA-001 MRR-024 x2* --- --- --- ---

MPR-002 MEA-001 MRR-031 x2 --- --- --- ---

MPR-003 MEA-001 MRR-031 x2 --- --- --- ---

MPR-004 MEA-001 MRR-043 x2 --- --- --- ---

MPR-005 MEA-001 MRR-043 x2 --- --- --- ---

MPR-006 MEA-001 MRR-043 x2 --- --- --- ---

MPR-007 --- --- MEA-006 MHH-016 x3* --- ---

MPR-008 --- --- MEA-006 MHH-016 x3 MEA-006 MHH-011 x3*

MPR-009 --- --- MEA-006 MHH-016 x3 MEA-006 MHH-011 x3

MPR-010 --- --- MEA-006 MHH-021 x3 MEA-006 MHH-017 x3

MPR-011 --- --- MEA-006 MHH-021 x3 MEA-006 MHH-017 x3

MPR-012 --- --- MEA-006 MHH-022 x3 MEA-006 MHH-017 x3

MPR-013 --- --- MEA-006 MHH-027 x3 MEA-006 MHH-020 x3

MPR-014 --- --- MEA-006 MHH-027 x3 MEA-006 MHH-020 x3

MPR-015 --- --- MEA-006 MHH-027 x3 MEA-006 MHH-021 x3

MPR-016 --- --- MEA-006 MHH-032 x3 MEA-006 MHH-024 x3

Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico.

*Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.
