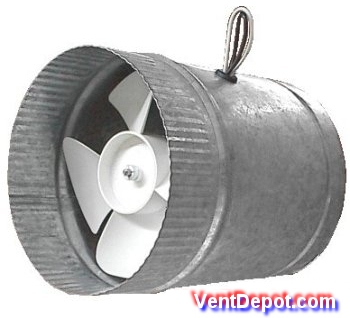

Equipos y Productos: TurboHelicoCentrífugos: HelicoBoost.

Características Generales

Esta línea de TurboCentrífugos HelicoBoost VentDepot, ha sido diseñado para acoplarse a nuestros RedoDuctos, proporcionando un buen caudal de aire.
Su diseño lo hace sumamente fácil de instalar.
Diseñado con normas internacionales.

Aplicaciones

Extrae: Calor, vapor, humo, olores, solventes y gases.
Para uso en: Locales comerciales, baños, habitaciones, laboratorios, salones, áreas aisladas, etc.

Garantía

1 (Un) año de Garantía certifcado por escrito en el motor, sujeot a las claúsulas.

Características Técnicas Específicas

Clave
Caudal a descarga libre
Ducto

Aspas

RPM
Amperaje

Watts
Temperatura Máxima
Nivel Sonoro
Peso y Dimensión con Empaque de Cartón

CFM
m3/hr
pulg

pulg
120V °C dB
Kg
cm

HEB-001 60 102 4 3 3200 0.25 13 80 38 0.70 12x12x17

HEB-002

240
408 6 6
3000
0.53

23 80 45
0.85
17x17x21

HEB-003 420 714 8 7 300 1.00 38 80 52 1.20 22x22x21

HEB-004 650 1105 10 9 1400 0.55 35 80 57 1.80 27x27x22

HEB-005 1150 1955 12 11 1550 1.00 71 80 60 2.40 32x32x22

HEB-006 1500 2550 14 12 1550 1.00 71 80 64 3.30 37x37x39

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
Presión Estática

Clave

A
B
mmcda

HEB-001
152

102

Clave
5
9
12
15

HEB-002 192 152
HEB-001 80 --- --- ---

HEB-003 192 203
HEB-002
370 310 220 ---

HEB-004 203 254 HEB-003 680 590 410 ---

HEB-005 203 305 HEB-004 1040 900 780 610

HEB-006 370 355 HEB-005 1910 1820 1560 310

HEB-006 2490 2120 1790 1460

*Caudales en m3/hr. Caudal medio referido a los TurboDuctos.

Montaje

Fijar y sellar al ducto por medio de silicón.
VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales.
Suministro y servicio a toda la República Mexicana.

Accesorios

Ducto Conector a la Boca de Entrada

Clave

HEB

2000 pies/min

HEB

1000 pies/min

HEB

500 pies/min

HEB

500 pies/min

HEB-001
---

---
---
---
---
---
DIR4"

---
---
---

HEB-002
E024"
--- ---
DIR6"
---
E038x4

E048"

E058x8

E0612x4

G018"

HEB-003
E076"
---
E088x4

DIR8"

E098x8
E1012x4
E1112"

E1210x10
---
G0212"

HEB-004
E138"

E148x8

E1512x4

DIR10"

E1610x10
E1714x6
E1814"

E1912x12
---
G0314"

HEB-005
E2010"

E2110x10

E2214x6

DIR12"

E2310x10
---
E2418"

E2516x16
---
G0418"

HEB-006
E2610"

E2710x10

E2814x6

DIR14"

E2912x12

---
E3020"

E3118x18

---
G0520"

Ducto Conector a la Boca de Salida

Clave

HEB

2000 pies/min

HEB

1000 pies/min

HEB

500 pies/min

HEB-001
---

---
---
---
---
---
DIR4"

---
---

HEB-002
S024"
--- ---
DIR6"
---
S038x4

S048"

S058x8

S0612x4

HEB-003
S076"
---
S088x4

DIR8"

S098x8

S1012x4

S1112"

S1210x10
---

HEB-004
S138"

S148x8

S1512x4

DIR10"

S1610x10

S1714x6

S1814"

S1912x12
---

HEB-005
S2010"

S2110x10

S2214x6

DIR12"

S2310x10
---
S2418"

S2516x16
---

HEB-006
S2610"

S2710x10

S2814x6

DIR14"

S2912x12

---
S3020"

S3118x18

---

Todos los DuctoConectores y GabineteConector viene de forma excéntrica para tener mayores opciones en la instalación.

HEB-E:DuctoConector, de salida o entrada de MasterBlower a TurboDuctos.

HEB-S:DuctoConector de salida.

HEB-G:GabineteConector, de entrada de MasterBlower a TurboGabinetes porta TurboFiltros.

DIR-El acoplamiento directo a nuestra línea de TurboDuctos.

Ver página de TurboDuctos TurboFiltros y TurboCampanas.
