Equipos y Productos: TurboCentrífugos: MasterBlower.

Características Generales

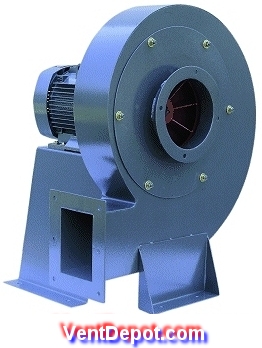

Estos extractores TurboCentrífugos MasterBlower VentDepot de alta presión, está diseñado con una construcción robusta que permite adaptarse a cualquier instalación o máquina.

Carcasa electrosoldada con brida en succión y descarga.

Rotor de pala recta en chapa de fierro electrosoldada.

Recubrimiento en pintura en polvo con característica anticorrosiva.

Aplicaciones

Extrae o transporta: Virutas, granos, polvo, transportación neumática, etc.
Para uso en: Impulso de aire de en fraguas, cubilotes, secadores, quemadores, acerraderos, transporte de partículas de polvo y virutas, etc.

Garantía

1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Características Técnicas Generales

Clave
Caudal a descarga libre de Rotor
RPM
Amperaje
Potencia
Nivel Sonoro
Peso y Dimensiones con Empaque de Madera

CFM
m3/hr pulg
200/400V HP dB kg cm

MBL-001
2647
4500 9
3460
20.0
10.0
7.5
89
109 73x90x65

MBL-002

3235
5500 11
3460
28.2
14.1
10
91
120 77x96x66

MBL-003

3823
6500 12
3524
42.4
21.2
15
93
182 84x102x77

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
Montaje

Advertencia: Este equipo no debera trabajar a descarga libre.

Sujetar por medio de pijas y taquetes a la pared, techo o piso.

VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura conforme a las normas industriales.

Clave
A
B
C
D
E
F
G
H
I
J
K
L

MBL-001

247
235
198
853
600
680
548
182
137
187
232
525

MBL-002

296
257
220
915
615
725
580
182
137
207
252
525

MBL-003

304
267
228
975
725
795
620
182
137
227
272
620

Presión Estática

mmcda

Clave
50
100
200
300
400
500
600

MBL-001

4400*
4200
3800
3100
2050
---
---

MBL-002

5250
5050
4600
4000
3100
2200
---

MBL-003

6450
6400
6350
6200
5500
4500
2700

*Caudales en m3/hr. Caudal medio referido a los TurboDuctos.

Accesorios

DuctoConector a la Boca de Entrada

Clave
EDD 1200 pies/min
EDD 900 pies/min
EDD 500 pies/min
EEE 500 pies/min

MBL-001

21018"
21116"
21220"
21318"
21430"
21526"
12140"

MBL-002

21620"
21718"
21824"
21922"
22030"
22126"
12240"

MBL-003

22220"
22318"
22424"
22522"
22640"
22736"
12342"

DuctoConector a la Boca de Salida

Clave
EDD 1200 pies/min
EDD 900 pies/min
EDD 500 pies/min

MBL-001

22818"
22916"
23020"
23118"
23230"
23326"

MBL-002

23420"
23518"
23624"
23722"
23830"
23926"

MBL-003

24020"
24118"
24224"
24322"
24440"
24536"

EDD-DuctoConector, de salida o entrada de MasterBlower a TurboDuctos.
EEE-GabineteConector, de entrada de MasterBlower a TurboGabinetes porta TurboFiltros.
Ver páginas de TurboDuctos, TurboCampanas y TurboFiltros.
