Equipos y Productos: TurboCentrífugos: ExploBlower.

Características Generales

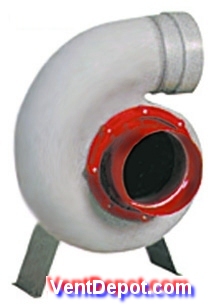

Estos extractores TurboCentrífugos ExploBlower VentDepot están diseñados para brindar una gran eficiencia caudal-presión.

Para atmósferas donde el alto grado de sustancias corrosivas disueltas en el ambiente hacen imposible la colocación de otro tipo de extractores.

Carcaza fabricada en una sola pieza hecha en polipropileno

Motores cerrados con protección IP55.

Diseño compacto que facilita la instalación.

Aplicaciones

Para uso en: procesos alimenticios, manejo de pinturas y solventes, química agropecuaria, industria petroquímica, laboratorios químicos, almacenes de reactivos, industria eléctronica, industria farmacéutica, industria fotográfica, procesos de tratamiento de agua, etc.

Garantía

1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Características Técnicas Generales

Clave
Caudal a descarga libre
Rotor

RPM
Amperaje
Potencia HP
Nivel Sonoro dB
Peso y dimensiones con empaque de madera.

CFM
m3/hr
pulg

220/440V

XPB-001
300 510 6
1725
1.9/1
1/2

54

10 54x39x61

XPB-002 900 1530 8
1725
4.6/2.3
1 1/2
58

12 57x44x67

XPB-003 1700 2890 10 1725 3/1.5
3/4
58

16 59x52x82

XPB-004 3375 5738 12
1725 5.8/2.9
2
54

28
65x60x95

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
Montaje

Sujetar por medio de pijas y/o taquetes expansores a la pared, techo o piso.

VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura conforme a las normas industriales.

Clave
A
B
C
D

E

XPB-001

496

348

564

125
125

XPB-002
528

397
630 160 168

XPB-003
555 478 772 200 220

XPB-004

605 551 903 250 273

Presión Estática

mmcda

Clave 10 20 30 40 50 60 70 80

XPB-001 380* --- --- --- ---
--- --- ---

XPB-002 1440 1180 730 --- --- --- --- ---

XPB-003 2700 2550 2300 1900 1000 --- --- ---

XPB-004 5600 5300 5000 4700 4300 3900 3450 2700

*Caudales en m3/hr. Caudal medio referido a los TurboDuctos.

Accesorios

DuctoConector a la Boca de Entrada

Clave

ACB

2000 pies/min

ACB

1000 pies/min

ACB

500 pies/min

ACB

500 pies/min

XPB-001

S016"

---
---
S026"

S0318"

S048x4"

S0510"

S0610"

S0714x6"

G0110"

XPB-002
S088"

S098"

S1012x4"

S1112"

S1210"
---
S1316"

S1414"
---
G0216"

XPB-003

S1512"

S1610"
---
S1716"

S1814"
---
S1920"

S2018"
---
G0320"

XPB-004

S2116"

S2214"
---
S2320"

S2418"
---
S2530"

S2626"
---
G0430"

DuctoConector a la Boca de Salida

Clave

ACB

2000 pies/min

ACB

1000 pies/min

ACB

500 pies/min

XPB-001

E016"

---
---
E026"

E0318"

E048x4"

E0510"

E0610"

E0714x6"

XPB-002
E088"

E098"

E1012x4"

E1112"

E1210"
---
E1316"

E1414"
---

XPB-003

E1512"

E1610"
---
E1716"

E1814"
---
E1920"

E2018"
---

XPB-004

E2116"

E2214"
---
E2320"

E2418"
---
E2530"

E2626"
---

Todos los DuctoConectores y GabineteConectores viene de forma excéntrica para tener mayores opciones de posición en la instalación.

ACB-E:DuctoConector a la entrada del equipo para ser conectado a nuestra línea estandar de TurboDuctos.

ACB-S:DuctoConector a la salida del equipo para ser conectado a nuestra línea estandar de TurboDuctos.

ACB-G:GabineteConector a la entrada del equipo para ser conectado a nuestros TurboGabinetes porta TurboFiltros.

Ver páginas de TurboDuctos, TurboCampanas y TurboFiltros.

Material Eléctrico

Clave

Arrancador

220V

MEA

Elementos Térmicos

220V

MHH

Arrancador

440V

MEA

Elementos Térmicos 440V

Elementos Térmicos

440V

MHH

XPB-001

006

014x3*

006

011x3*

XPB-002

006

024x3
006

018x3

XPB-003

006

015x3 006
020x3

XPB-004

006

026x3
006

020x3

Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico.

*Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.

Tabla de Resistencia a la Corrosión del Polipropileno

Los datos que se aportan en la siguiente tabla, son de uso recomendable.

En VentDepot estamos siempre esforzándonos en conseguir información que pueda facilitar tus proyectos de ventilación industrial. Por lo que nos dimos a la tarea de conseguir la siguiente tabla donde podrás verificar de forma fácil y rápida la compatibilidad entre numerosos fluídos, vapores y el Polipropileno. De esta forma sabrás si el material del equipo es adecuado para tu proyecto en particular.

A Totalmente Conveniente para ese fluido o vapor.

B Conveniente, pero la resistencia al envejecimiento varia de acuerdo a las concentraciones y/o Temperaturas.

C Desaconsejado.

Z Estudiar las necesidades y características del proyecto en su momento.

Material Material

Polipropileno Polipropileno

Acetato de Vinyl a 20° C A Alcohol Propílico a 20°C Z

Acetato de Vinyl a 60° C A Alcohol Propílico a 60°C C

Acetileno a 20° C Z Amoniaco Gasificado a 20° C A

Acetileno a 60° C C Amoniaco Gasificado a 60° C A

Acetona a 20° C A Butano a 20° C B

Acetona a 60° C A Butano a 60° C Z

Ácido Acético al 80% a 20° C B Cloro Gasificado (húmedo) a 20° C B

Ácido Acético al 80% a 60° C C Cloro Gasificado (húmedo) a 60° C Z

Ácido Arsénico al 80% a 20° C A Cloro Gasificado (seco) a 20° C B

Ácido Arsénico al 80% a 60° C A Cloro Gasificado (seco) a 60° C Z

Ácido Brómico a 20° C A Cloruro de Amonio a 20° C A

Ácido Brómico a 60° C A Cloruro de Amonio a 60° C A

Ácido Carbónico a 20° C A Cloruro de Calcio a 20° C A

Ácido Carbónico a 60° C A Cloruro de Calcio a 60° C A

Ácido Cítrico a 20° C A Cloruro de Fierro a 20° C A

Ácido Cítrico a 60° C A Cloruro de Fierro a 60° C A

Ácido Clorhídrico al 40% a 20° C A Cloruro de Zinc a 20° C A

Ácido Clorhídrico al 40% a 60° C A Cloruro de Zinc a 60° C A

Ácido Fosfórico al 50-75% a 20° C A Freón -12 a 20° C A

Ácido Fosfórico al 50-75% a 60° C A Freón -12 a 60° C B

Ácido Fluorhídrico al 48% a 20° C Z Hexano a 20° C Z

Ácido Fluorhídrico al 48% a 60° C
A
Hexano a 60° C C

Material Material

Polipropileno Polipropileno

Ácido Fluorosílico a 20° C A Hidrógeno a 20 ° C A

Ácido Fluorosílico a 60° C A Hidrógeno a 60° C A

Ácido Hipoclorihídrico a 20° C A Hipoclorito de Calcio a 20° C A

Ácido Hipoclorihídrico a 60° C A Hipoclorito de Calcio a 60° C A

Ácido Láctico al 28% a 20° C A Monóxido de Carbono a 20° C A

Ácido Láctico al 28% a 60° C A Monóxido de Carbono a 60° C A

Ácido Nítrico al 20% a 20° C A Naftalina a 20° C B

Ácido Nítrico al 20% a 60° C A Naftalina a 60° C C

Ácido Nítrico al 60% a 20° C Z Oxígeno a 20° C C

Ácido Nítrico al 60% a 60° C C Oxígeno a 60° C C

Ácido Perclórico al 70% a 20° C A Solventes de Acetato a 20° C A

Ácido Perclórico al 70% a 60° C A Solventes de Acetato a 60° C Z

Alcohol Butílico a 20° C A Sulfato Ferroso a 20° C Z

Alcohol Butilico a 60° C A Sulfato Ferroso a 60° C A

Álcohol Etílico al 98% a 20° C A Sosa Caústica a 20° C B

Alcohol Etílico al 98% a 60° C A Sosa Caústica a 60° C Z

Alcohol Metílico a 20° C A Vinagre a 20° C A

Alcohol Metílico a 60° C A Vinagre a 60° C A
