Equipos y Productos: TurboCentrífugos: AcidBlower.

Características Generales

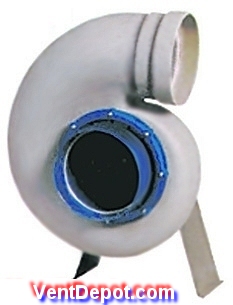

Estos extractores TurboCentrífugos AcidBlower VentDepot están diseñados para brindar una gran eficiencia caudal-presión.

Para atmósferas donde el alto grado de sustancias corrosivas disueltas en el ambiente hacen imposible la colocación de otro tipo de extractores.

Carcaza fabricada en una sola pieza hecha en polipropileno

Motores cerrados con protección IP55.

Diseño compacto que facilita la instalación.

Aplicaciones

Para uso en: procesos alimenticios, manejo de pinturas y solventes, química agropecuaria, industria petroquímica, laboratorios químicos, almacenes de reactivos, industria eléctronica, industria farmacéutica, industria fotográfica, procesos de tratamiento de agua, etc.

Garantía

1 (Un) año de Garantia certificado por escrito, sujeto a las claúsulas.

Características Técnicas Generales

Clave
Caudal a descarga libre
Rotor

Base para

Motor

RPM
Amperaje
Potencia
Nivel Sonoro
Peso y dimensiones con empaque de madera.

CFM
m3/hr
pulg

220/440V HP dB Kg cm

ACB-001
160

272
4 --
3450
1.9/1
1/2

70
8
46x35x32

ACB-002 300 510 6 -- 1725 1.9/1
1/2
54 10 54x39x59

ACB-003 362 617 5 Sí 3450 1.9/1 1/2 72 9 51x40x35

ACB-004 610 1037 6 Sí 3450 1.9/1 1/2 72 11 54x39x59

ACB-005 900 1530 8 Sí 1725 1.9/1 1/2 58 12 57x44x66

ACB-006 1224 2082 8 Sí 3450 4.6/2.3 1 1/2 75 15 57x44x66

ACB-007
1700

2890
10 Sí
1725
3/1.5
3/4

58
16 66x52x74

ACB-008
3375

5738
12 Sí
1725
5.8/2.9
2

54
28 69x60x96

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
Montaje

Sujetar por medio de pijas y/o taquetes expansores a la pared, techo o piso.

VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura conforme a las normas industriales.

Clave
A
B
C
D
E

ACB-001

414
309 270 75 75

ACB-002 490 348 546 125 125

ACB-003 461 355 305 90 90

ACB-004 490 348 546 125 125

ACB-(005 y 006) 523 397 619 160 168

ACB- 007
615 478 695 200 220

ACB- 008 641 551 919 250 273

Presión Estática

mmcda

Clave 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150

ACB-001

280*
250 220 180 140 40 --- --- --- --- --- --- --- --- ---

ACB-002 380 --- --- --- --- --- --- --- --- --- --- --- --- --- ---

ACB-003 599 580 560 540 510 480 445 400 360 300 220 100 --- --- ---

ACB-004 970 910 830 740 580 315 --- --- --- --- --- --- --- --- ---

ACB-005 1440 1180 730 --- --- --- --- --- --- --- --- --- --- --- ---

ACB-006 2080 2070 2060 2050 2040 2030 2020 2010 2000 1900 1800 1600 1300 1000 600

ACB-007 2700 2550 2300 1900 1000 --- --- --- --- --- --- --- --- --- ---

ACB-008 5600 5300 5000 4700 4300 3900 3450 2700 --- --- --- --- --- --- ---

*Caudales en m3/hr. Caudal medio referido a los TurboDuctos.

Accesorios

DuctoConector a la Boca de Entrada

Clave

ACB

2000 pies/min

ACB

1000 pies/min

ACB

500 pies/min

ACB

500 pies/min

ACB-001

S014" --- ---
S026" ---
S038x4"

S048"
S058"
S0612x4"

G018"

ACB-002
S074" --- ---
S086" ---
S098x4"

S1010"
S1110"
S1214x6"

G0210"

ACB-003
S136" ---
S148x4"

S158"
S168"
S1712x4"

S1810"
S1910"
S2014x6"

G0312"

ACB-004
S218"
S228"
S2312x4"

S2410"
S2510"
S2614x6"

S2714"
S2812" ---
G0414"

ACB-005
S298"
S308"
S3112x4"

S3212"
S3310" ---
S3416"
S3514" ---
G0516"

ACB-006
S3610"
S3710"
S3814x6"

S3916"
S4014" ---
S4122"
S4218" ---
G0622"

ACB-007
S4312"
S4410" ---
S4516"
S4614" ---
S4722"
S4818" ---
G0724"

ACB-008
S4916"
S5014" ---
S5120"
S5218" ---
S5330"
S5426" ---
G0830"

DuctoConector a la Boca de Salida

Clave

ACB

2000 pies/min

ACB

1000 pies/min

ACB

500 pies/min

ACB-001

E014"
--- ---
E026"
---
    E038x4"

E048"

E058"

E0612x4"

ACB-002
E074"
--- ---
E086"
---
    E098x4"

E1010"

E1110"

E1214x6"

ACB-003
E136"
---
   E148x4"

E158"

E168"

   E1712x4"

E1810"

E1910"

E2014x6"

ACB-004
E218"

E228"

E2312x4"

E2410"

E2510"

   E2614x6"

E2714"

E2812"
---

ACB-005
E298"

E308"

E3112x4"

E3212"

E3310"
---
E3416"

E3514"
---

ACB-006
E3610"

E3710"

E3814x6"

E3916"

E4014"
---
E4122"

E4218"
---

ACB-007
E4312"

E4410"
---
E4516"

E4614"
---
E4722"

E4818"
---

ACB-008
E4916"

E5014"
---
E5120"

E5218"
---
E5 330"

E5426"
---

Todos los DuctoConectores y GabineteConector viene de forma excéntrica para tener mayores opciones en la instalación.

ACB-E:DuctoConector, de salida o entrada de MasterBlower a TurboDuctos.

ACB-S:DuctoConector de salida.

ACB-G:GabineteConector, de entrada de MasterBlower a TurboGabinetes porta TurboFiltros.

Ver páginas de TurboDuctos, TurboCampanas y TurboFiltros.

Material Eléctrico

Clave

Arrancador

220V

MEA

Elementos Térmicos

220V

MHH

Arrancador

440V

MEA

Elementos Térmicos

440V

MHH

ACB-001

006

014x3*

006

011x3*

ACB-002

006

014x3
006

011x3

ACB-003

006

014x3
006

011x3

ACB-004

006

014x3
006

011x3

ACB-005

006

014x3
006

011x3

ACB-006

006

024x3
006

018x3

ACB-007
006 015x3 006 020x3

ACB-008
006 026x3 006 020x3

Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico.

*Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.

Tabla de Resistencia a la Corrosión del Polipropileno

Los datos que se aportan en la siguiente tabla, son de uso recomendable.

En VentDepot estamos siempre esforzándonos en conseguir información que pueda facilitar tus proyectos de ventilación industrial. Por lo que nos dimos a la tarea de conseguir la siguiente tabla donde podrás verificar de forma fácil y rápida la compatibilidad entre numerosos fluídos, vapores y el Polipropileno. De esta forma sabrás si el material del equipo es adecuado para tu proyecto en particular.

A Totalmente Conveniente para ese fluido o vapor.

B Conveniente, pero la resistencia al envejecimiento varia de acuerdo a las concentraciones y/o Temperaturas.

C Desaconsejado.

Z Estudiar las necesidades y características del proyecto en su momento.

Material Material

Polipropileno Polipropileno

Acetato de Vinyl a 20° C A Alcohol Propílico a 20°C Z

Acetato de Vinyl a 60° C A Alcohol Propílico a 60°C C

Acetileno a 20° C Z Amoniaco Gasificado a 20° C A

Acetileno a 60° C C Amoniaco Gasificado a 60° C A

Acetona a 20° C A Butano a 20° C B

Acetona a 60° C A Butano a 60° C Z

Ácido Acético al 80% a 20° C B Cloro Gasificado (húmedo) a 20° C B

Ácido Acético al 80% a 60° C C Cloro Gasificado (húmedo) a 60° C Z

Ácido Arsénico al 80% a 20° C A Cloro Gasificado (seco) a 20° C B

Ácido Arsénico al 80% a 60° C A Cloro Gasificado (seco) a 60° C Z

Ácido Brómico a 20° C A Cloruro de Amonio a 20° C A

Ácido Brómico a 60° C A Cloruro de Amonio a 60° C A

Ácido Carbónico a 20° C A Cloruro de Calcio a 20° C A

Ácido Carbónico a 60° C A Cloruro de Calcio a 60° C A

Ácido Cítrico a 20° C A Cloruro de Fierro a 20° C A

Ácido Cítrico a 60° C A Cloruro de Fierro a 60° C A

Ácido Clorhídrico al 40% a 20° C A Cloruro de Zinc a 20° C A

Ácido Clorhídrico al 40% a 60° C A Cloruro de Zinc a 60° C A

Ácido Fosfórico al 50-75% a 20° C A Freón -12 a 20° C A

Ácido Fosfórico al 50-75% a 60° C A Freón -12 a 60° C B

Ácido Fluorhídrico al 48% a 20° C Z Hexano a 20° C Z

Ácido Fluorhídrico al 48% a 60° C
A
Hexano a 60° C C

Material Material

Polipropileno Polipropileno

Ácido Fluorosílico a 20° C A Hidrógeno a 20 ° C A

Ácido Fluorosílico a 60° C A Hidrógeno a 60° C A

Ácido Hipoclorihídrico a 20° C A Hipoclorito de Calcio a 20° C A

Ácido Hipoclorihídrico a 60° C A Hipoclorito de Calcio a 60° C A

Ácido Láctico al 28% a 20° C A Monóxido de Carbono a 20° C A

Ácido Láctico al 28% a 60° C A Monóxido de Carbono a 60° C A

Ácido Nítrico al 20% a 20° C A Naftalina a 20° C B

Ácido Nítrico al 20% a 60° C A Naftalina a 60° C C

Ácido Nítrico al 60% a 20° C Z Oxígeno a 20° C C

Ácido Nítrico al 60% a 60° C C Oxígeno a 60° C C

Ácido Perclórico al 70% a 20° C A Solventes de Acetato a 20° C A

Ácido Perclórico al 70% a 60° C A Solventes de Acetato a 60° C Z

Alcohol Butílico a 20° C A Sulfato Ferroso a 20° C Z

Alcohol Butilico a 60° C A Sulfato Ferroso a 60° C A

Álcohol Etílico al 98% a 20° C A Sosa Caústica a 20° C B

Alcohol Etílico al 98% a 60° C A Sosa Caústica a 60° C Z

Alcohol Metílico a 20° C A Vinagre a 20° C A

Alcohol Metílico a 60° C A Vinagre a 60° C A

| Inicio | Registrate | Productos | Servicios | Materiales |Especiales | Precios | AutoCad | Orden de Compra | Obras | Ofertas | Seminarios | La Empresa | Chat ICQo Messenger | Correo | Información Técnica | Sitios de Interés | Otros | Lo Nuevo | Intranet | Imprimir |

Copyright © 1996-2001, Todo en Ventilación S.A. de C.V. tiene todos los derechos reservados.

VentDepot México: (52) (55) 5822-1516. TelFax: (52) (55) 5825-0752. mexico@ventdepot.com

VentDepot Perú: (051) 445-5693. TelFax: (051) 436-7042. peru@ventdepot.com

VentDepot USA: 4336 Gessener, Houston, Texas, USA. 77041, P.O. Box. usa@ventdepot.com

Características Generales
Estos extractores TurboCentrífugos AcidBlower VentDepot están diseñados para brindar una gran eficiencia caudal-presión. Para atmósferas donde el alto grado de sustancias corrosivas disueltas en el ambiente hacen imposible la colocación de otro tipo de extractores. Carcaza fabricada en una sola pieza hecha en polipropileno Motores cerrados con protección IP55. Diseño compacto que facilita la instalación.
Aplicaciones
Para uso en: procesos alimenticios, manejo de pinturas y solventes, química agropecuaria, industria petroquímica, laboratorios químicos, almacenes de reactivos, industria eléctronica, industria farmacéutica, industria fotográfica, procesos de tratamiento de agua, etc.
Garantía
1 (Un) año de Garantia certificado por escrito, sujeto a las claúsulas.

Clave	Caudal a descarga libre		Rotor	Base para Motor	RPM	Amperaje	Potencia	Nivel Sonoro	Peso y dimensiones con empaque de madera.
Clave	CFM	m3/hr	pulg	Base para Motor	RPM	220/440V	HP	dB	Kg	cm
ACB-001	160	272	4	--	3450	1.9/1	1/2	70	8	46x35x32
ACB-002	300	510	6	--	1725	1.9/1	1/2	54	10	54x39x59
ACB-003	362	617	5	Sí	3450	1.9/1	1/2	72	9	51x40x35
ACB-004	610	1037	6	Sí	3450	1.9/1	1/2	72	11	54x39x59
ACB-005	900	1530	8	Sí	1725	1.9/1	1/2	58	12	57x44x66
ACB-006	1224	2082	8	Sí	3450	4.6/2.3	1 1/2	75	15	57x44x66
ACB-007	1700	2890	10	Sí	1725	3/1.5	3/4	58	16	66x52x74
ACB-008	3375	5738	12	Sí	1725	5.8/2.9	2	54	28	69x60x96

Dimensiones (mm)						Montaje
						Sujetar por medio de pijas y/o taquetes expansores a la pared, techo o piso. VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura conforme a las normas industriales.
Clave	A	B	C	D	E
ACB-001	414	309	270	75	75
ACB-002	490	348	546	125	125
ACB-003	461	355	305	90	90
ACB-004	490	348	546	125	125
ACB-(005 y 006)	523	397	619	160	168
ACB- 007	615	478	695	200	220
ACB- 008	641	551	919	250	273

Presión Estática
mmcda
Clave	10	20	30	40	50	60	70	80	90	100	110	120	130	140	150
ACB-001	280*	250	220	180	140	40	---	---	---	---	---	---	---	---	---
ACB-002	380	---	---	---	---	---	---	---	---	---	---	---	---	---	---
ACB-003	599	580	560	540	510	480	445	400	360	300	220	100	---	---	---
ACB-004	970	910	830	740	580	315	---	---	---	---	---	---	---	---	---
ACB-005	1440	1180	730	---	---	---	---	---	---	---	---	---	---	---	---
ACB-006	2080	2070	2060	2050	2040	2030	2020	2010	2000	1900	1800	1600	1300	1000	600
ACB-007	2700	2550	2300	1900	1000	---	---	---	---	---	---	---	---	---	---
ACB-008	5600	5300	5000	4700	4300	3900	3450	2700	---	---	---	---	---	---	---
*Caudales en m3/hr. Caudal medio referido a los TurboDuctos.

Accesorios
DuctoConector a la Boca de Entrada
Clave	ACB 2000 pies/min			ACB 1000 pies/min			ACB 500 pies/min			ACB 500 pies/min
ACB-001	S014"	---	---	S026"	---	S038x4"	S048"	S058"	S0612x4"	G018"
ACB-002	S074"	---	---	S086"	---	S098x4"	S1010"	S1110"	S1214x6"	G0210"
ACB-003	S136"	---	S148x4"	S158"	S168"	S1712x4"	S1810"	S1910"	S2014x6"	G0312"
ACB-004	S218"	S228"	S2312x4"	S2410"	S2510"	S2614x6"	S2714"	S2812"	---	G0414"
ACB-005	S298"	S308"	S3112x4"	S3212"	S3310"	---	S3416"	S3514"	---	G0516"
ACB-006	S3610"	S3710"	S3814x6"	S3916"	S4014"	---	S4122"	S4218"	---	G0622"
ACB-007	S4312"	S4410"	---	S4516"	S4614"	---	S4722"	S4818"	---	G0724"
ACB-008	S4916"	S5014"	---	S5120"	S5218"	---	S5330"	S5426"	---	G0830"

DuctoConector a la Boca de Salida
Clave	ACB 2000 pies/min			ACB 1000 pies/min			ACB 500 pies/min
ACB-001	E014"	---	---	E026"	---	E038x4"	E048"	E058"	E0612x4"
ACB-002	E074"	---	---	E086"	---	E098x4"	E1010"	E1110"	E1214x6"
ACB-003	E136"	---	E148x4"	E158"	E168"	E1712x4"	E1810"	E1910"	E2014x6"
ACB-004	E218"	E228"	E2312x4"	E2410"	E2510"	E2614x6"	E2714"	E2812"	---
ACB-005	E298"	E308"	E3112x4"	E3212"	E3310"	---	E3416"	E3514"	---
ACB-006	E3610"	E3710"	E3814x6"	E3916"	E4014"	---	E4122"	E4218"	---
ACB-007	E4312"	E4410"	---	E4516"	E4614"	---	E4722"	E4818"	---
ACB-008	E4916"	E5014"	---	E5120"	E5218"	---	E5 330"	E5426"	---

Material Eléctrico
Clave	Arrancador 220V MEA	Elementos Térmicos 220V MHH	Arrancador 440V MEA	Elementos Térmicos 440V MHH
ACB-001	006	014x3*	006	011x3*
ACB-002	006	014x3	006	011x3
ACB-003	006	014x3	006	011x3
ACB-004	006	014x3	006	011x3
ACB-005	006	014x3	006	011x3
ACB-006	006	024x3	006	018x3
ACB-007	006	015x3	006	020x3
ACB-008	006	026x3	006	020x3
Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico. *Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.

Los datos que se aportan en la siguiente tabla, son de uso recomendable. En VentDepot estamos siempre esforzándonos en conseguir información que pueda facilitar tus proyectos de ventilación industrial. Por lo que nos dimos a la tarea de conseguir la siguiente tabla donde podrás verificar de forma fácil y rápida la compatibilidad entre numerosos fluídos, vapores y el Polipropileno. De esta forma sabrás si el material del equipo es adecuado para tu proyecto en particular.
	A	Totalmente Conveniente para ese fluido o vapor.
	B	Conveniente, pero la resistencia al envejecimiento varia de acuerdo a las concentraciones y/o Temperaturas.
	C	Desaconsejado.
	Z	Estudiar las necesidades y características del proyecto en su momento.

	Material		Material
	Polipropileno		Polipropileno
Acetato de Vinyl a 20° C	A	Alcohol Propílico a 20°C	Z
Acetato de Vinyl a 60° C	A	Alcohol Propílico a 60°C	C
Acetileno a 20° C	Z	Amoniaco Gasificado a 20° C	A
Acetileno a 60° C	C	Amoniaco Gasificado a 60° C	A
Acetona a 20° C	A	Butano a 20° C	B
Acetona a 60° C	A	Butano a 60° C	Z
Ácido Acético al 80% a 20° C	B	Cloro Gasificado (húmedo) a 20° C	B
Ácido Acético al 80% a 60° C	C	Cloro Gasificado (húmedo) a 60° C	Z
Ácido Arsénico al 80% a 20° C	A	Cloro Gasificado (seco) a 20° C	B
Ácido Arsénico al 80% a 60° C	A	Cloro Gasificado (seco) a 60° C	Z
Ácido Brómico a 20° C	A	Cloruro de Amonio a 20° C	A
Ácido Brómico a 60° C	A	Cloruro de Amonio a 60° C	A
Ácido Carbónico a 20° C	A	Cloruro de Calcio a 20° C	A
Ácido Carbónico a 60° C	A	Cloruro de Calcio a 60° C	A
Ácido Cítrico a 20° C	A	Cloruro de Fierro a 20° C	A
Ácido Cítrico a 60° C	A	Cloruro de Fierro a 60° C	A
Ácido Clorhídrico al 40% a 20° C	A	Cloruro de Zinc a 20° C	A
Ácido Clorhídrico al 40% a 60° C	A	Cloruro de Zinc a 60° C	A
Ácido Fosfórico al 50-75% a 20° C	A	Freón -12 a 20° C	A
Ácido Fosfórico al 50-75% a 60° C	A	Freón -12 a 60° C	B
Ácido Fluorhídrico al 48% a 20° C	Z	Hexano a 20° C	Z
Ácido Fluorhídrico al 48% a 60° C	A	Hexano a 60° C	C
