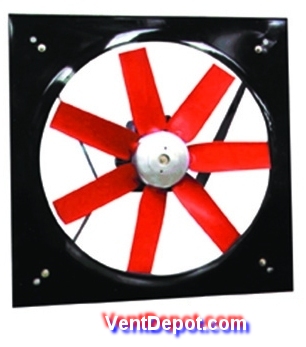

Equipos y Productos: TurboAxiales: PlastiWing.

Características Generales
Esta línea de TurboAxiales PlastiWing VentDepot, ha sido diseñado para extraer o inyectar volúmenes medios y grandes de aire. Aspa de Termoplástica reforzada con fibra de vidrio, materia resistente y con buena resistencia a la corrosión. Cubo de rotación de aluminio inyectado, ligero y con buena resistencia a esfuerzos mecánicos.  Motor con protección IP55, para ambientes húmedos o polvosos, totalmente cerrado con ventilación exterior. Diseñado con nomas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).
Aplicaciones
Extrae: Calor, vapor, humo, olores, partículas finas de polvo y pelusa. Inyecta: Aire fresco. Para uso en: Industria en general, explotaciones avícolas, porcínas, ganaderas, invernaderos, fundicionesy bodegas.
Garantía
1 (Un) año de Garantía ceritificado por escrito, sujeto a las claúsulas.

Características Técnicas Específicas

Clave	Caudal a descarga Libre		Diámetro Aspas	RPM	Amperaje	No. de Polos	Potencia	Nivel Sonoro	Peso y Dimensión con Empaque de Madera
	CFM	m3/hr	Pulg		220 / 440 V		HP	dB	Kg	cm
PLW-001	8529	14500	31	1725	4.8/2.4	4	1 1/2	73	22	105x105x38
PLW-002	9558	16250	31	1725	6.2/3.1	4	2	74	25	105x105x38
PLW-003	11300	19210	31	1150	2.8/1.4	6	3/4	70	31	105x105x38
PLW-004	12411	21099	31	1150	3.6/1.8	6	1	72	36	105x105x38
PLW-005	12647	21500	39	814	2.9/1.4	8	1/2	68	68	125x125x38
PLW-006	14276	24270	31	1725	6.0/3.0	4	3	79	37	105x105x45
PLW-007	15247	25920	39	814	4.7/2.3	8	1	72	71	125x125x45
PLW-008	17152	29160	39	1150	4.8/2.4	6	1 1/2	75	54	125x125x45
PLW-009	18382	31240	31	1725	14.0/7.0	4	5	82	52	105x105x45
PLW-010	21747	36970	39	1150	8.2/4.1	6	2	78	62	125x125x45
PLW-011	23347	39690	39	1725	15.0/7.4	4	5	84	67	125x125x45
PLW-012	30882	52500	39	1725	23.0/11.0	4	7 1/2	87	95	125x125x55

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)
	Clave	A	B	C	D	E
	PLW-(001, 002, 003 y 004)	1007	835	797	333	88
	PLW-005	1175	973	1010	333	105
	PLW-(006, 007, 008, 010 y 011)	1175	973	1010	397	105
	PLW-009	1007	835	797	397	88
	PLW-012	1175	973	1010	478	105

Funcionamiento	Montaje
Flujo del aire de motor a hélice.	Perforar un agujero en la pared con las siguientes dimensiones (mm) y fijar.
	Clave	G
	PLW-(001, 002, 003, 004, 006 ó 009)	1040
	PLW-(005, 007, 008, 010, 011 ó 012)	1220
	Ver diferentes tipos de montajes, con diversos accesorios. Más info...
	Con VentDepot Team, ralizamos el montaje y presentación eléctrica de los equipos de una forma rápida, segura y conforme a las normas industriales.
	Suministro y servicio a toda la República Mexicana.

Cualidades
Aspa termoplástica reforzada con fibra de vidrio, lo cual consta de un material antichispa y resistente a la corrosión.		El cubo está fabricado de aluminio inyectado, logrando un menor peso y alta resistencia a esfuerzos mecánicos.

Presión Estática
	mmcda
Clave	5	10	15	20	30	40	50	60
PLW-001	13500*	12500	11500	10000	7000	--	--	--
PLW-002	15500	14500	13750	12500	9500	--	--	--
PLW-003	17500	15500	13500	11000	--	--	--	--
PLW-004	20500	18000	16500	14500	--	--	--	--
PLW-005	18000	15500	12000	--	--	--	--	--
PLW-006	23000	21000	20000	18500	17000	14000	--	--
PLW-007	24000	20000	16000	--	--	--	--	--
PLW-008	27500	25500	24000	21000	16500	--	--	--
PLW-009	30000	29000	28000	27000	25000	21000	--	--
PLW-010	34500	32500	29500	27500	--	--	--	--
PLW-011	39000	38000	37000	36000	35000	31000	28000	25000
PLW-012	54000	53000	51000	49000	47000	45000	42000	37000
*Caudales en m3/hr.

Accesorios

Clave	AxiGorro	RedoPico	TurboGabinete	VariMarco	AlumLux Blanca	AlumLux Cromo	CuadriGuarda	UltraBarra	AeroPersiana
PLW-(001, 002, 003, 004 ó 009)	EAG-019	PIC-016	EGF-018	EMC-016	ERA-035	ERA-076	EGC-019	ESG-020	EPS-007
PLW-(005, 006, 007, 008, 010, 011 ó 012)	EAG-023	PIC-019	EGF-022	EMC-020	ERA-039	ERA-080	EGC-023	ESG-024	EPS-008
Para mayor información vea la ficha técnica de cada Accesorio. Ver diferentes tipos de montajes, con diversos accesorios. Más info... Sugerimos ver nuestro criterio de selección de accesorios. Más info...

Material Eléctrico
Clave	Arrancador 220V	Elementos Térmicos 220V	Arrancador 440V	Elementos Térmicos 440V
PLW-001	MEA-006	MHH-024x3	MEA-006	MHH-019x3
PLW-002	MEA-006	MHH-027x3	MEA-006	MHH-021x3
PLW-003	MEA-006	MHH-017x3	MEA-006	MHH-015x3
PLW-004	MEA-006	MHH-022x3	MEA-006	MHH-017x3
PLW-005	MEA-006	MHH-020x3	MEA-006	MHH-015x3
PLW-006	MEA-006	MHH-027x3	MEA-006	MHH-021x3
PLW-007	MEA-006	MHH-024x3	MEA-006	MHH-019x3
PLW-008	MEA-006	MHH-024x3	MEA-006	MHH-019x3
PLW-009	MEA-006	MHH-035x3	MEA-006	MHH-029x3
PLW-010	MEA-006	MHH-030x3	MEA-006	MHH-023x3
PLW-011	MEA-006	MHH-036x3	MEA-006	MHH-029x3
PLW-012	MEA-007	MHH-039x3	MEA-007	MHH-033x3
El arrancador sirve para brindar una mayor protección a su equipo. Es importante conectar el equipo a un arrancador adecuado y no a interruptores. Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico. *Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.
