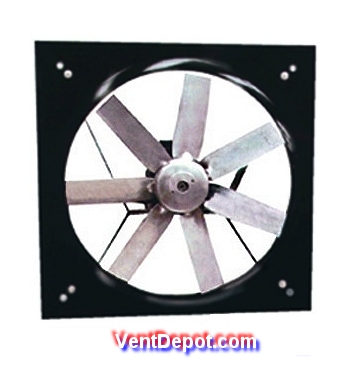

Equipos y Productos: TurboAxiales: AlumWing.

Características Generales

Esta línea de TurboAxiales AlumWing VentDepot, ha sido diseñado para extraer o inyectar volúmenes medios y grandes de aire.
Aspa de aluminio, material ligero, resistente y con buena resistencia a la corrosión.

Cubo de rotación de aluminio inyectado, ligero y con buena resistencia a esfuerzos mecánicos.

Motor con protección IP55, para ambientes húmedos o polvosos, totalmente cerrado con ventilación exterior.
Diseñado con nomas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).

Aplicaciones

Extrae: Calor, vapor, humo, olores, partículas finas de polvo y pelusa.
Inyecta: Aire fresco.
Para uso en: Industria en general, fábricas, explotaciones avícolas, porcínas, ganaderas, invernaderos, fundiciones, almacénes y bodegas.

Garantía

1 (Un) año de Garantía ceritificado por escrito, sujeto a las claúsulas.

Características Técnicas Específicas

Clave Caudal a descarga Libre
Diámetro Aspas
RPM
Amperaje
No. de Polos Potencia Nivel Sonoro Peso y Dimensión con Empaque de Madera

CFM
m3/hr
Pulg
220 / 440 V HP dB Kg cm

ALW-001 8529 14500 31 1725 4.8/2.4 4 1 1/2 73 22 105x105x38

ALW-002 9558 16250 31 1725 6.2/3.1 4 2 74 25 105x105x38

ALW-003 11300 19210 31 1150 2.8/1.4 6 3/4 70 31 105x105x38

ALW-004 12411 21099 31 1150 3.6/1.8 6 1 72 36 105x105x38

ALW-005 12647 21500 39 814 2.9/1.4 8 1/2 68 68 125x125x38

ALW-006 14276 24270 31 1725 6.0/3.0 4 3 79 37 105x105x45

ALW-007 15247 25920 39 814 4.7/2.3 8 1 72 71 125x125x45

ALW-008 17152 29160 39 1150 4.8/2.4 6 1 1/2 75 54 125x125x45

ALW-009 18382 31240 31 1725 14.0/7.0 4 5 82 52 105x105x45

ALW-010 21747 36970 39 1150 8.2/4.1 6 2 78 62 125x125x45

ALW-011 23347 39690 39 1725 15.0/7.4 4 5 84 67 125x125x45

ALW-012 30882 52500 39 1725 23.0/11.0 4 7.5 87 95 125x125x55

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

Dimensiones (mm)

Clave
A
B
C
D
E

ALW-(001, 002, 003 y 004) 1007 835 797 333 88

ALW-005 1175 973 1010 333 105

ALW-(006, 007, 008, 010 y 011) 1175 973 1010 397 105

ALW-009 1007 835 797 397 88

ALW-012 1175 973 1010 478 105

Funcionamiento Montaje

Flujo del aire de motor a hélice.

Perforar un agujero en la pared con las siguientes dimensiones (mm) y fijar.

Clave G

ALW-(001, 002, 003, 004, 006 ó 009) 1040

ALW-(005, 007, 008, 010, 011 ó 012) 1220

Ver diferentes tipos de montajes, con diversos accesorios. Más info...

Con VentDepot Team, ralizamos el montaje y presentación eléctrica de los equipos de una forma rápida, segura y conforme a las normas industriales.

Suministro y servicio a toda la República Mexicana.

Cualidades

Aspa de aluminio inyectado, lo cual es un material antichispa y con buena resistencia a la corrosión. El cubo está fabricado de aluminio inyectado, logrando un menor peso y alta resistencia a esfuerzos mecánicos.

Presión Estática

mmcda

Clave 5 10 15 20 30 40 50 60

ALW-001 13500*
12500
11500
10000

7000
-- -- --

ALW-002 15500 14500 13750 12500 9500 -- -- --

ALW-003 17500 15500 13500 11000 -- -- -- --

ALW-004 20500 18000 16500 14500 -- -- -- --

ALW-005 18000 15500 12000 -- -- -- -- --

ALW-006 23000 21000 20000 18500 17000 14000 -- --

ALW-007 24000 20000 16000 -- -- -- -- --

ALW-008 27500 25500 24000 21000 16500 -- -- --

ALW-009 30000 29000 28000 27000 25000 21000 -- --

ALW-010 34500 32500 29500 27500 -- -- -- --

ALW-011 39000 38000 37000 36000 35000 31000 28000 25000

ALW-012 54000 53000 51000 49000 47000 45000 42000 37000

*Caudales en m3/hr.

Accesorios

Clave

AxiGorro

RedoPico

TurboGabinete

VariMarco

AlumLux

Blanca

AlumLux

Cromo

CuadriGuarda

UltraBarra

AeroPersiana

ALW-(001, 002, 003, 004 ó 009)
EAG-019 PIC-016
EGF-018
EMC-016
ERA-035
ERA-076
EGC-019
ESG-020
EPS-007

ALW-(005, 006, 007, 008, 010, 011 ó 012)
EAG-023 PIC-019
EGF-022
EMC-020
ERA-039
ERA-080
EGC-023
ESG-024
EPS-008

Para mayor información vea la ficha técnica de cada Accesorio.
Ver diferentes tipos de montajes, con diversos accesorios. Más info...

Sugerimos ver nuestro criterio de selección de accesorios. Más info...

Material Eléctrico

Clave

Arrancador 220V

Elementos Térmicos

220V

Arrancador 440V

Elementos Térmicos

440V

ALW-001

MEA-006

MHH-024x3
MEA-006

MHH-019x3

ALW-002

MEA-006

MHH-027x3
MEA-006

MHH-021x3

ALW-003

MEA-006

MHH-017x3
MEA-006

MHH-015x3

ALW-004

MEA-006

MHH-022x3
MEA-006

MHH-017x3

ALW-005

MEA-006

MHH-020x3
MEA-006

MHH-015x3

ALW-006

MEA-006

MHH-027x3
MEA-006

MHH-021x3

ALW-007
MEA-006 MHH-024x3 MEA-006 MHH-019x3

ALW-008
MEA-006 MHH-024x3 MEA-006 MHH-019x3

ALW-009
MEA-006 MHH-035x3 MEA-006 MHH-029x3

ALW-010
MEA-006 MHH-030x3 MEA-006 MHH-023x3

ALW-011
MEA-006 MHH-036x3 MEA-006 MHH-029x3

ALW-012 MEA-007 MHH-039x3 MEA-007 MHH-033x3

El arrancador sirve para brindar una mayor protección a su equipo. Es importante conectar el equipo a un arrancador adecuado y no a interruptores.

Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico.

*Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.
