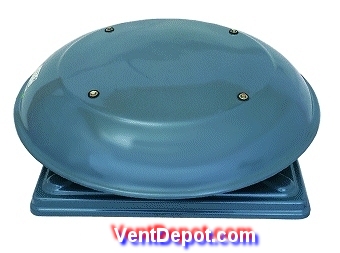

Equipos y Productos: TurboHongos: MushPlus.

Características Generales

Esta línea de TurboHongos MushPlus VentDepot, puede ser utilizado como extractor o inyector, ha sido diseñado para cubrir un amplio número de caudales y presiones.
Motor cerrado, hélices alineadas y balanceo preciso.
Motor acoplado directamente a las aspas.

Cubierta protectora en fibra de vidrio con acabado en GelCoat.
Diseñado con normas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).

Aplicaciones

Extrae: Humo, calor, vapor, gases, solventes, etc.
Para uso en: Industria en general, centros comerciales, explotaciones agopecuarias, industria alimenticia, etc.

Garantía

1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Características Técnicas Específicas

Clave Aspas
Caudal de Extracción libre
Caudal de Inyección libre
RPM
Amperaje
Potencia
Nivel Sonoro
Peso y dimensiones con Empaque de Madera

mm

pulg

CFM
m3/hr
CFM
m3/hr
120V
220/440V HP dB kg cm

MUP-001

406

16

2729

4640

---
---
1675
2.9
---
1/3
69

23
95x95x33

MUP-002

508

20

3494

5940

---
---
1150
3.6
---
1/4
75

27
95x95x33

MUP-003

508

20

5214

8865

---
---
1700
5.7
---
1/2
76

27
95x95x33

MUP-004

406

16

2729

4640

1910

3248

1725
---
2.0/---
1/4
69

23
95x95x33

MUP-005

635

25

4800

8160

3360

5712

1150
---
3.2/1.6
1/2
65

43
121x121x43

MUP-006

508

20

5214

8865

3650

6205

1700
---
2.0/1.0
1/2
76

27
95x95x33

MUP-007

635

25

6911

11750

4838

8225

1150
---
4.8/2.4
3/4
74

43
121x121x43

MUP-008

635

25

7244

12315

5070

8620

1725
---
3.4/1.7
3/4
79
43
121x121x43

MUP-009

813

32

8703

14796

6092

10357

1160
---
4.6/2.3
1
70

52
148x148x50

MUP-010

812

32

13658

23220

9558

16250

1150
---
7.6/3.8
2
79

52
148x148x50

MUP-011

812

32

13152

22360

9207

15652

1675
---
7.0/3.5
2
84

52
148x148x50

| Orden de Compra | Solicitar Precios | Correo y/o Asesoría Técnica | AutoCad| Tiempos de Entrega | Garantía |

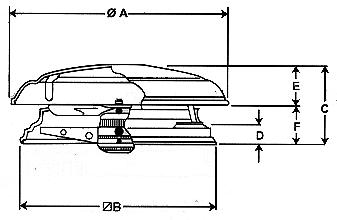

Dimensiones (mm)
Montaje

Flujo de aire de motor a hongo.
Versatilidad en el montaje, puede ser instalado, horizontal o inclinado.
Perforar un agujero en el techo con las siguientes dimensiones (mm):

Clave
G

MUP-(001 y 004)

450

MUP-(002, 003 y 006)

550

MUP-(005, 007 y 008)

670

MUP-(009 al 011)

850

Clave

A
B
C
D
E
F

VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales.
Suminstro y servicio a toda la República Mexicana.

MUP-(001 y 004)

900
735
285
57
151
135

MUP-(002, 003 y 006)

900
735
285
57
151
135

MUP-(005, 007 y 008)

1150
930
380
60
190
190

MUP-(009 al 011)

1437
1120
456
60
261
195

Presión Estática
Accesorios

mmcda
Clave

Turbo Gabinete

Redo Guarda

Vari

Marco

OctoPro Blanca

OctoPro Cromada

UltraBarra

Clave
5
10
15
20
25
30
MUP-(001 y 004)

EGF-0 10

EGR-0 09

EMC-0 06

ERO-0 10

ERO-0 24

ESG-0 10

MUP-001

4400*
3800
100
---
---
---
MUP-(002, 003 y 006)

EGF-0 10

EGR-0 11

EMC-0 06

ERO-0 12

ERO-0 26

ESG-0 12

MUP-002

6000
100
---
---
---
---
MUP-(005, 007 y 008)

EGF-0 14

EGR-0 13

EMC-0 13

ERO-0 14

ERO-0 28

ESG-0 14

MUP-003

9600
9000
8200
100
---
---
MUP-(009 al 011)

EGF-0 18

EGR-0 17

EMC-0 17

---
---
ESG-0 18

MUP-004

4400
3800
100
---
---
---

Para mayor información ver hojas técnicas de cada TurboAccesorio y TurboFiltros.

MUP-005

9000
6000
100
---
---
---

MUP-006

9600
9000
8200
100
---
---

MUP-007

12000
9500
4000
100
---
---

MUP-008

13800
12900
11000
9000
100
---

MUP-009

20000
18000
14000
2000
100
---

MUP-010

24000
21500
17500
1000
50
---

MUP-011

28600
28000
27100
26000
24500
22400

*Caudales en m3/hr.

Material Eléctrico

Clave

Arrancador 120V

Elemento Térmico 120V

Arrancador 220V

Elemento Térmico 220V

Arrancador 440V

Elemento Térmico 440V

MUP-001
MEA-001 MRR-023 x2 * --- --- --- ---

MUP-002
MEA-001 MRR-026 x2 --- --- --- ---

MUP-003
MEA-001 MRR-031 x2 --- --- --- ---

MUP-004
--- --- MEA-006 MHH-017 x3* --- ---

MUP-005
--- --- MEA-006 MHH-020 x3 MEA-006 MHH-015 x3*

MUP-006
--- --- MEA-006 MHH-017 x3 MEA-006 MHH-011 x3

MUP-007
--- --- MEA-006 MHH-024 x3 MEA-006 MHH-018 x3

MUP-008
--- --- MEA-006 MHH-021 x3 MEA-006 MHH-016 x3

MUP-009
--- --- MEA-006 MHH-023 x3 MEA-006 MHH-018 x3

MUP-010
--- --- MEA-006 MHH-028 x3 MEA-006 MHH-021 x3

MUP-011
--- --- MEA-006 MHH-027 x3 MEA-006 MHH-021 x3

Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico.

*Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.

| Inicio | Registrate | Productos | Servicios | Materiales |Especiales | Precios | AutoCad | Orden de Compra | Obras | Ofertas | Seminarios | La Empresa | Chat ICQo Messenger | Correo | Información Técnica | Sitios de Interés | Otros | Lo Nuevo | Intranet | Imprimir |

Copyright © 1996-2001, Todo en Ventilación S.A. de C.V. tiene todos los derechos reservados.

VentDepot México: (52) (55) 5822-1516. TelFax: (52) (55) 5825-0752. mexico@ventdepot.com

VentDepot Perú: (051) 445-5693. TelFax: (051) 436-7042. peru@ventdepot.com

VentDepot USA: 4336 Gessener, Houston, Texas, USA. 77041, P.O. Box. usa@ventdepot.com

Características Generales
Esta línea de TurboHongos MushPlus VentDepot, puede ser utilizado como extractor o inyector, ha sido diseñado para cubrir un amplio número de caudales y presiones. Motor cerrado, hélices alineadas y balanceo preciso. Motor acoplado directamente a las aspas. Cubierta protectora en fibra de vidrio con acabado en GelCoat. Diseñado con normas internacionales y aprobado por la I.V.S. (Industrial Ventilation Society).
Aplicaciones
Extrae: Humo, calor, vapor, gases, solventes, etc. Para uso en: Industria en general, centros comerciales, explotaciones agopecuarias, industria alimenticia, etc.
Garantía
1 (Un) año de Garantía certificado por escrito, sujeto a las claúsulas.

Clave	Aspas		Caudal de Extracción libre		Caudal de Inyección libre		RPM	Amperaje		Potencia	Nivel Sonoro	Peso y dimensiones con Empaque de Madera
Clave	mm	pulg	CFM	m3/hr	CFM	m3/hr	RPM	120V	220/440V	HP	dB	kg	cm
MUP-001	406	16	2729	4640	---	---	1675	2.9	---	1/3	69	23	95x95x33
MUP-002	508	20	3494	5940	---	---	1150	3.6	---	1/4	75	27	95x95x33
MUP-003	508	20	5214	8865	---	---	1700	5.7	---	1/2	76	27	95x95x33
MUP-004	406	16	2729	4640	1910	3248	1725	---	2.0/---	1/4	69	23	95x95x33
MUP-005	635	25	4800	8160	3360	5712	1150	---	3.2/1.6	1/2	65	43	121x121x43
MUP-006	508	20	5214	8865	3650	6205	1700	---	2.0/1.0	1/2	76	27	95x95x33
MUP-007	635	25	6911	11750	4838	8225	1150	---	4.8/2.4	3/4	74	43	121x121x43
MUP-008	635	25	7244	12315	5070	8620	1725	---	3.4/1.7	3/4	79	43	121x121x43
MUP-009	813	32	8703	14796	6092	10357	1160	---	4.6/2.3	1	70	52	148x148x50
MUP-010	812	32	13658	23220	9558	16250	1150	---	7.6/3.8	2	79	52	148x148x50
MUP-011	812	32	13152	22360	9207	15652	1675	---	7.0/3.5	2	84	52	148x148x50

Dimensiones (mm)							Montaje
							Flujo de aire de motor a hongo. Versatilidad en el montaje, puede ser instalado, horizontal o inclinado. Perforar un agujero en el techo con las siguientes dimensiones (mm):
								Clave	G
								MUP-(001 y 004)	450
								MUP-(002, 003 y 006)	550
								MUP-(005, 007 y 008)	670
								MUP-(009 al 011)	850
Clave	A	B	C	D	E	F	VentDepot Team, monta, instala o da mantenimiento a cualquiera de nuestros equipos, de forma rápida, segura y conforme a las normas industriales. Suminstro y servicio a toda la República Mexicana.
MUP-(001 y 004)	900	735	285	57	151	135
MUP-(002, 003 y 006)	900	735	285	57	151	135
MUP-(005, 007 y 008)	1150	930	380	60	190	190
MUP-(009 al 011)	1437	1120	456	60	261	195

Presión Estática							Accesorios
	mmcda						Clave	Turbo Gabinete	Redo Guarda	Vari Marco	OctoPro Blanca	OctoPro Cromada	UltraBarra
Clave	5	10	15	20	25	30	MUP-(001 y 004)	EGF-0 10	EGR-0 09	EMC-0 06	ERO-0 10	ERO-0 24	ESG-0 10
MUP-001	4400*	3800	100	---	---	---	MUP-(002, 003 y 006)	EGF-0 10	EGR-0 11	EMC-0 06	ERO-0 12	ERO-0 26	ESG-0 12
MUP-002	6000	100	---	---	---	---	MUP-(005, 007 y 008)	EGF-0 14	EGR-0 13	EMC-0 13	ERO-0 14	ERO-0 28	ESG-0 14
MUP-003	9600	9000	8200	100	---	---	MUP-(009 al 011)	EGF-0 18	EGR-0 17	EMC-0 17	---	---	ESG-0 18
MUP-004	4400	3800	100	---	---	---	Para mayor información ver hojas técnicas de cada TurboAccesorio y TurboFiltros.
MUP-005	9000	6000	100	---	---	---
MUP-006	9600	9000	8200	100	---	---
MUP-007	12000	9500	4000	100	---	---
MUP-008	13800	12900	11000	9000	100	---
MUP-009	20000	18000	14000	2000	100	---
MUP-010	24000	21500	17500	1000	50	---
MUP-011	28600	28000	27100	26000	24500	22400
*Caudales en m3/hr.

Material Eléctrico
Clave	Arrancador 120V	Elemento Térmico 120V	Arrancador 220V	Elemento Térmico 220V	Arrancador 440V	Elemento Térmico 440V
MUP-001	MEA-001	MRR-023 x2 *	---	---	---	---
MUP-002	MEA-001	MRR-026 x2	---	---	---	---
MUP-003	MEA-001	MRR-031 x2	---	---	---	---
MUP-004	---	---	MEA-006	MHH-017 x3*	---	---
MUP-005	---	---	MEA-006	MHH-020 x3	MEA-006	MHH-015 x3*
MUP-006	---	---	MEA-006	MHH-017 x3	MEA-006	MHH-011 x3
MUP-007	---	---	MEA-006	MHH-024 x3	MEA-006	MHH-018 x3
MUP-008	---	---	MEA-006	MHH-021 x3	MEA-006	MHH-016 x3
MUP-009	---	---	MEA-006	MHH-023 x3	MEA-006	MHH-018 x3
MUP-010	---	---	MEA-006	MHH-028 x3	MEA-006	MHH-021 x3
MUP-011	---	---	MEA-006	MHH-027 x3	MEA-006	MHH-021 x3
Recuerde que el Arrancador tiene que ir acompañado del Elemento Térmico. *Este número indica la cantidad de Elementos Térmicos que se requieren para el arrancador, el cual es igual al número de polos del equipo. Ejemplo: x1 esto indica que se requiere un Elemento Térmico, x2 esto indica que se requieren dos Elementos Térmicos, etc.
